電動葫蘆作為重要的起重設備，廣泛應用于工業生產、倉儲物流等領域，其結構性能直接影響設備的使用效率和安全性。隨著制造業對設備輕量化和高強度的需求日益增加，傳統電動葫蘆的設計理念面臨新的挑戰。特別是在高負荷、長時間工作條件下，結構強度與重量已成為制約其工作性能與可靠性的重要因素。輕量化設計不僅可以減輕設備重量、提高能源利用效率，而且可以提高操作的便利性和空間利用率，以適應復雜多變的生產要求。同時，結構強度的優化保證了設備在承受較大載荷時的穩定性與安全性，避免因疲勞損傷造成失效?；诖?，針對電動葫蘆的結構進行輕量化與強度優化設計，具有重要的工程應用價值和實際意義，能夠提升設備的整體性能和市場競爭力，滿足現代工業對高效、安全、環保設備的需求。

電動葫蘆的基本工作原理基于電動機、減速器、卷筒及鋼絲繩等部件的協同運行。電動葫蘆利用電動機帶動減速器，使減速器輸出轉矩在低速狀態下傳遞給卷筒。在軸承及連接套的支撐下，卷筒轉動帶動鋼絲繩纏繞或釋放，從而提升負載。電動葫蘆一般是通過對電動機轉速進行調整，從而實現對負載升降速度的控制。電動葫蘆在運行過程中，載的升降受到電動機輸出功率、減速器減速比和鋼絲繩摩擦等因素的影響。通過減速器將高轉速轉化為較低的輸出轉速，負載在卷筒上的運動表現為緩慢而穩定地升降。在升降過程中，摩擦力決定了負載是否能夠順利上升或下降，特別是在負載較大時，摩擦力的影響尤為明顯。

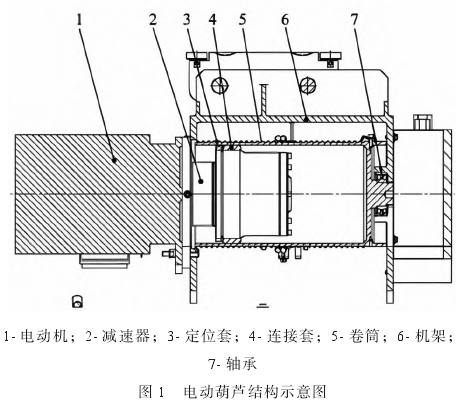

電動葫蘆由多個結構部件組成，每個部件在設備的運行中都扮演著至關重要的角色。電動葫蘆的基本組成包括電動機、減速器、卷筒、定位套、連接套、軸承、機架等（圖 1）。減速器的功能是把電動機的高轉速小轉矩轉換成低轉速大轉矩輸出，以帶動卷筒。鋼絲繩纏繞在卷筒上，利用卷筒的轉動完成負載的升降。定位套及連接套用來保證各零部件間的連接準確，避免出現傳動誤差或零部件松脫現象。

軸承主要起支撐作用，保證電動機和卷筒的平穩轉動。機架是整個電動葫蘆的支撐結構，保證電動葫蘆的穩定性和安全性。每個部件在電動葫蘆的工作過程中都發揮著重要作用，只有各部件協調一致，電動葫蘆才能高效、安全地運行。

現有電動葫蘆的設計和結構具有一定優勢，也存在一些局限性。首先，為提高起重設備的承載能力，延長其使用壽命，減速器及電動機一般采用高強度材料。減速器齒輪經過精密加工，保證傳動效率高、能耗低。同時，電動葫蘆的電動機一般都裝有過載保護裝置，當負載超過設備承載極限時，可以自動切斷電源，從而避免電動葫蘆損壞。此外，鋼絲繩由高強度鋼絲制成，并能夠根據實際載荷要求對鋼絲繩長度和纏繞方式進行合理設計，以保證其長期穩定可靠運行。但是，目前的電動葫蘆還存在著如電動機過熱、減速器磨損嚴重等問題，給設備維護帶來很大困難。

?

?

?
